Rozdzielnica AC w instalacji fotowoltaicznej schemat i praktyczny poradnik montażu
- Rozdzielnica AC jest kluczowym elementem instalacji fotowoltaicznej odpowiadającym za bezpieczne i efektywne rozdzielenie prądu zmiennego.
- Poprawny schemat rozdzielnicy AC uwzględnia wyłączniki nadprądowe, zabezpieczenia przeciwprzepięciowe oraz elementy kontroli i monitoringu.
- Normy PN-EN i wymagania bezpieczeństwa jasno określają konstrukcję i wyposażenie rozdzielnic AC w systemach PV.
- Montaż rozdzielnicy AC wymaga przemyślanego wyboru miejsca, zgodnego z wytycznymi i stosowania komponentów dedykowanych do instalacji fotowoltaicznych.
- Najczęstsze błędy w podłączeniu rozdzielnicy AC dotyczą niewłaściwego doboru zabezpieczeń oraz błędów w okablowaniu.
- Nowoczesne rozdzielnice AC oferują integrację z systemami monitoringu i ochroną przed przepięciami w czasie rzeczywistym.
- Z mojego doświadczenia wynika, że dobrze zaprojektowany schemat i staranny montaż przekładają się na długotrwałą i bezawaryjną pracę instalacji PV.
Co to jest rozdzielnica AC w instalacji fotowoltaicznej?
Rozdzielnica AC to centralny punkt, w którym prąd zmienny z falownika fotowoltaicznego jest rozdzielany i zabezpieczany przed dalszym rozprowadzeniem w budynku lub przyłączeniu do sieci.
Jakie komponenty znajdują się w rozdzielnicy AC?
W rozdzielnicy AC montuje się wyłączniki nadprądowe, wyłączniki różnicowoprądowe, ograniczniki przepięć oraz styczniki i liczniki energii.
Jakie normy regulują budowę i montaż rozdzielnic AC w PV?
Podstawowe normy to PN-EN 61439 dotyczące rozdzielnic elektrycznych oraz normy dotyczące instalacji fotowoltaicznych, np. PN-EN 60364.
Gdzie najlepiej zainstalować rozdzielnicę AC?
Najczęściej rozdzielnica AC montowana jest blisko falownika, w suchym i łatwo dostępnym miejscu, zabezpieczonym przed czynnikami zewnętrznymi.
Jakie są najczęstsze błędy podczas montażu rozdzielnicy AC?
Do najczęstszych należą błędy w doborze zabezpieczeń, złe podłączenia przewodów neutralnych i ochronnych oraz brak odpowiedniej ochrony przeciwprzepięciowej.
Jak zintegrować rozdzielnicę AC z systemem monitoringu PV?
Nowoczesne rozdzielnice posiadają moduły komunikacyjne, które umożliwiają przesyłanie danych do systemów monitoringu i zarządzania energią.
Czy rozdzielnica AC różni się w mikroinstalacjach i większych instalacjach fotowoltaicznych?
Tak, w mikroinstalacjach rozdzielnica jest prostsza, często z mniejszą ilością zabezpieczeń i modułów, natomiast w większych systemach wymaga bardziej rozbudowanego wyposażenia.
| Element | Opis |
|---|---|
| Wyłącznik nadprądowy | Zabezpiecza obwody przed przeciążeniem i zwarciem |
| Wyłącznik różnicowoprądowy | Chroni przed porażeniem elektrycznym |
| Ogranicznik przepięć | Zapobiega uszkodzeniom instalacji na skutek przepięć atmosferycznych |
| Styki pomocnicze | Umożliwiają integrację z systemem monitoringu i automatyki |
| Rozdzielnica AC | Centralny punkt rozdziału prądu zmiennego z falownika |
| Montaż | Miejsce suche, dostępne, zgodne z normami PN-EN |
Rozdzielnica AC w systemie fotowoltaicznym podstawy i funkcje
Co to jest rozdzielnica AC i jaka jest jej rola w instalacji PV
Rozdzielnica AC to specjalistyczna obudowa w której umieszcza się aparaturę elektryczną odpowiedzialną za dystrybucję prądu zmiennego, pochodzącego z falownika fotowoltaicznego. Jej podstawową rolą jest rozdzielenie energii na poszczególne obwody instalacji budynku oraz zabezpieczenie instalacji PV przed przeciążeniami, zwarciami i przepięciami.
W praktyce rozdzielnica AC stanowi granicę między generacją energii a odbiornikami lub siecią elektroenergetyczną. W mojej pracy instalatorskiej zauważyłem, że dobrze dobrana i poprawnie zamontowana rozdzielnica AC znacząco ułatwia serwis i diagnozę instalacji fotowoltaicznej.

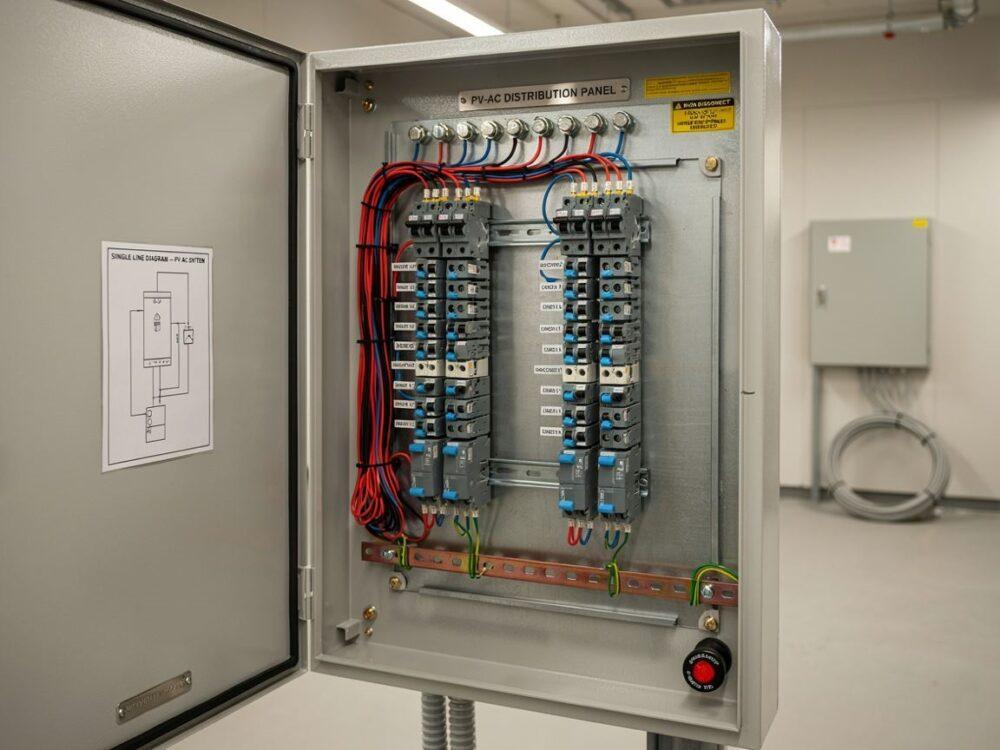

Podstawowe elementy rozdzielnicy AC
Niezbędne komponenty to:
- Wyłączniki nadprądowe (MCCB lub B40, B32 itp.) – chronią obwody przed przeciążeniami i zwarciami.
- Wyłączniki różnicowoprądowe (RCD) – zapewniają ochronę przeciwporażeniową, wykrywając nieszczelności prądu.
- Ograniczniki przepięć (SPD) – zabezpieczają instalację przed przepięciami spowodowanymi wyładowaniami atmosferycznymi lub zakłóceniami sieci.
- Zaciski neutralne i ochronne – umożliwiają poprawne połączenie przewodów N i PE.
- Styki pomocnicze i moduły monitoringu – opcjonalne, pozwalają na integrację z systemami sterowania i monitoringu.
Warto pamiętać, że rozdzielnica AC powinna być szczelna, odpowiednio wentylowana, z miejscem na ewentualną rozbudowę.

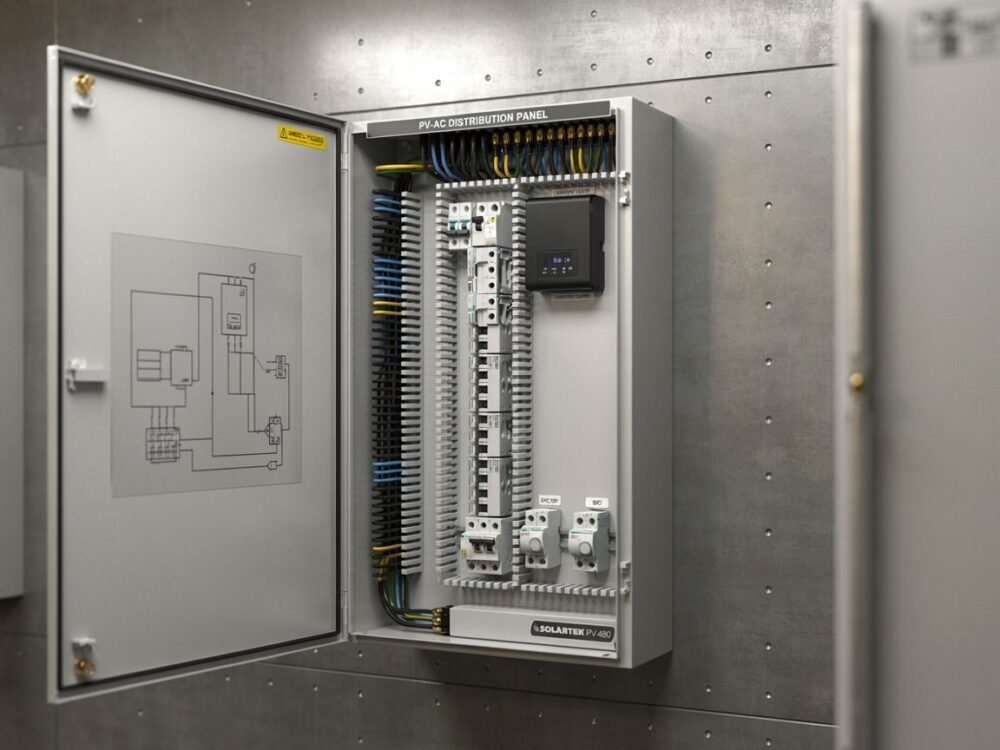

Schemat rozdzielnicy AC dla instalacji fotowoltaicznej
Schemat elektryczny rozdzielnicy AC krok po kroku
Podstawowy schemat rozdzielnicy AC w instalacji fotowoltaicznej wygląda następująco:
- Wejście prądu zmiennego z falownika – przewód fazowy (L), neutralny (N) i ochronny (PE) wchodzą do rozdzielnicy.
- Wyłącznik nadprądowy główny – zabezpiecza całą instalację AC przed przeciążeniami.
- Wyłącznik różnicowoprądowy – podłączony za wyłącznikiem głównym, zapewnia ochronę przeciwporażeniową.
- Ograniczniki przepięć – montowane równolegle do wejścia, chronią wrażliwe urządzenia.
- Obwody odbiorcze – rozdzielone na poszczególne wyłączniki nadprądowe, które chronią instalację domową lub inne odbiorniki.
- Zaciski PE i N – umożliwiają poprawne uziemienie i neutralizację prądów.
Schemat ten jest podstawą do dalszej rozbudowy w zależności od wymagań instalacji.
Przykładowy schemat rozdzielnicy AC dla mikroinstalacji PV
Dla mikroinstalacji o mocy do 10 kW schemat rozdzielnicy AC może zawierać:
- Główny wyłącznik nadprądowy 25-32A (typ B lub C).
- Wyłącznik różnicowoprądowy 30 mA.
- Ogranicznik przepięć typu 2.
- Zaciski PE i N.
Schemat poniżej obrazuje typowe połączenia:
| Element | Symbol | Funkcja w schemacie |
|---|---|---|
| Wejście L, N, PE | — | Prąd z falownika AC |
| Wyłącznik nadprądowy | Q1 | Główna ochrona obwodu AC |
| Wyłącznik różnicowoprądowy | RCD | Ochrona przed porażeniem |
| Ogranicznik przepięć | SPD | Ochrona przed przepięciami |
| Obwody odbiorcze | Q2, Q3… | Rozdział do poszczególnych odbiorników |
| Zaciski PE, N | PE, N | Uziemienie i neutralizacja |
W praktyce ważne jest, aby przewody były odpowiednio dobrane pod kątem przekroju i typu izolacji, zwłaszcza gdy instalacja znajduje się na zewnątrz lub w miejscach narażonych na wilgoć.
Normy i wymagania bezpieczeństwa dotyczące rozdzielnic AC w fotowoltaice
Wyłączniki i zabezpieczenia stosowane w rozdzielnicach AC
Normy PN-EN 61439 oraz PN-EN 60364 określają podstawowe wymagania dotyczące konstrukcji, doboru i montażu rozdzielnic elektrycznych stosowanych w fotowoltaice.
Wyłączniki nadprądowe powinny być dobrane do prądu znamionowego falownika oraz przewodów i zabezpieczać przed przeciążeniami. Wyłączniki różnicowoprądowe zapewniają ochronę człowieka przed porażeniem i są obligatoryjne w instalacjach domowych.
W praktyce należy stosować wyłączniki o odpowiedniej charakterystyce (np. typu B lub C) dostosowane do charakterystyki prądu generowanego przez falownik.
Ochrona przeciwprzepięciowa i inne elementy zabezpieczeń
Ograniczniki przepięć (SPD) typu 2 powinny być stosowane w rozdzielnicy AC, aby chronić instalację przed przepięciami pochodzącymi z sieci elektroenergetycznej lub wyładowań atmosferycznych.
Dodatkowo, niezbędne jest prawidłowe uziemienie systemu oraz stosowanie przewodów ochronnych. W nowoczesnych instalacjach często stosuje się moduły monitorujące stan zabezpieczeń, co zwiększa bezpieczeństwo i kontrolę nad systemem.

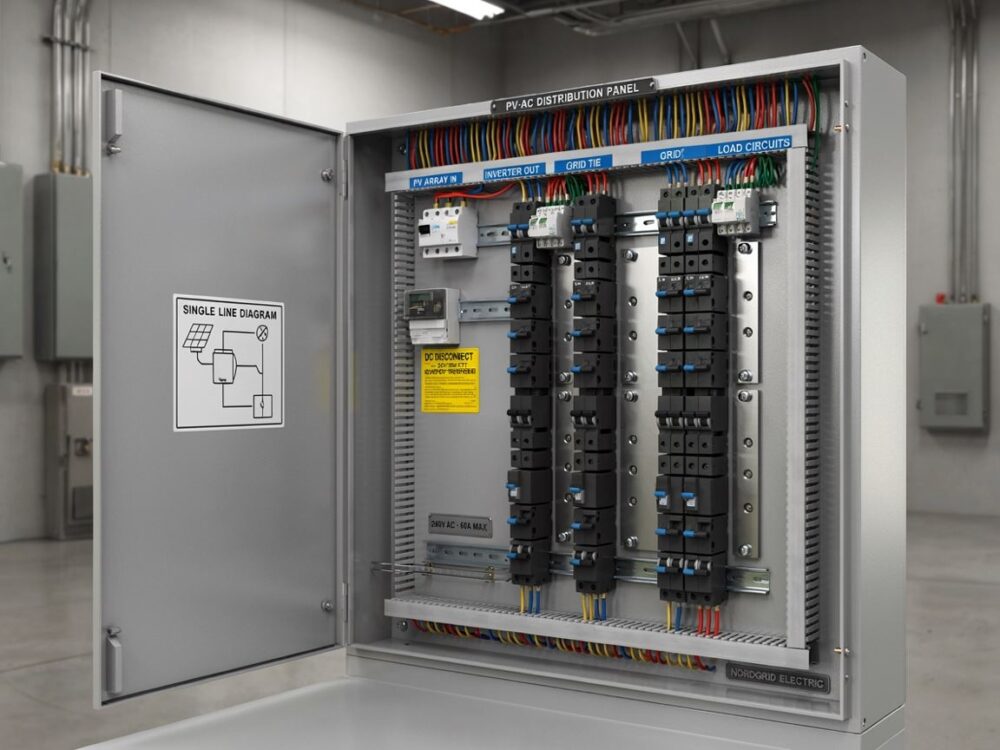

Montaż i podłączenie rozdzielnicy AC w instalacji fotowoltaicznej
Przygotowanie do montażu i wybór miejsca instalacji
Wybór miejsca montażu rozdzielnicy AC jest kluczowy dla wygody obsługi i bezpieczeństwa. Zaleca się:
- Umieszczenie rozdzielnicy blisko falownika AC, aby skrócić długość przewodów i ograniczyć straty.
- Miejsce powinno być suche, chronione przed bezpośrednim działaniem wilgoci i uszkodzeniami mechanicznymi.
- Łatwy dostęp dla serwisu i konserwacji.
- Spełnienie wymogów minimalnych odległości od innych urządzeń i elementów instalacji.
Przygotowanie miejsca musi uwzględniać także przyszłe rozbudowy i ewentualną integrację z systemem monitoringu.
Instrukcja krok po kroku montażu i podłączenia rozdzielnicy AC
1. Wyłącz zasilanie oraz upewnij się, że miejsce montażu spełnia wymagania norm i bezpieczeństwa.
2. Umocuj rozdzielnicę na ścianie lub dedykowanym stelażu, zapewniając stabilność i poziom.
3. Podłącz przewody fazowe, neutralne i ochronne z falownika do zacisków wejściowych rozdzielnicy zgodnie ze schematem.
4. Zamontuj i podłącz wyłączniki nadprądowe oraz różnicowoprądowe zgodnie z oznaczeniami na schemacie i instrukcji producenta.
5. Zainstaluj ograniczniki przepięć i połącz je z przewodami ochronnymi i neutralnymi.
6. Sprawdź poprawność połączeń, zacisków i dokręcenia śrub montażowych.
7. Przeprowadź test wyłącznika różnicowoprądowego i nadprądowych, aby zweryfikować ich działanie.
8. Połącz rozdzielnicę z obwodami odbiorczymi i zabezpiecz kable odpowiednimi peszlami lub kanałami kablowymi.
9. Zamknij obudowę rozdzielnicy i oznacz ją zgodnie z zasadami BHP i normami.
10. Włącz zasilanie i monitoruj poprawność pracy instalacji.
W praktyce warto stosować się do dokumentacji technicznej dostarczonej przez producentów komponentów oraz konsultować schematy z uprawnionym elektrykiem.
Najczęstsze błędy i jak ich unikać podczas instalowania rozdzielnicy AC
- Niewłaściwy dobór wyłączników – dobieraj urządzenia zgodnie z parametrami falownika i instalacji.
- Złe podłączenie przewodów neutralnych i ochronnych – może powodować nieprawidłowe działanie zabezpieczeń.
- Brak ochrony przeciwprzepięciowej – zwiększa ryzyko uszkodzeń instalacji.
- Nieodpowiednie miejsce montażu – wilgotne lub trudno dostępne miejsca wpływają na bezpieczeństwo i trwałość.
- Zaniedbanie testów działania wyłączników – brak testów pomija weryfikację funkcjonalności zabezpieczeń.
- Nieprawidłowe oznaczenia i dokumentacja – utrudnia późniejszy serwis i diagnozę.
Z mojego doświadczenia wynika, że stosowanie checklisty montażowej znacząco redukuje ryzyko popełnienia tych błędów.
Nowoczesne rozwiązania i trendy w rozdzielnicach AC dla fotowoltaiki
Współczesne rozdzielnice AC coraz częściej wyposażane są w moduły komunikacyjne (np. Modbus, Ethernet), które umożliwiają integrację z systemami monitoringu i zarządzania energią.
Innowacje obejmują także inteligentne zabezpieczenia adaptacyjne, które dynamicznie dostosowują parametry ochronne do warunków pracy instalacji PV.
Coraz popularniejsze stają się rozdzielnice modułowe, pozwalające na łatwą rozbudowę i wymianę komponentów bez konieczności ingerencji w całą instalację.
Z punktu widzenia bezpieczeństwa, integracja z systemami detekcji zwarć doziemnych i monitoringu jakości energii pozwala na szybką reakcję na anomalie i minimalizację ryzyka awarii.
Warto też zwrócić uwagę na materiały obudów – lekkie, odporne na UV i warunki atmosferyczne, co zwiększa trwałość rozdzielnicy na zewnątrz.
Rozdzielnica AC w instalacji fotowoltaicznej pełni niezbędną rolę dla bezpieczeństwa i prawidłowej pracy systemu. Znajomość schematu, norm i zasad montażu pozwoli na samodzielne lub z pomocą specjalisty wykonanie instalacji, która będzie efektywna i trwała przez wiele lat. Pamiętaj o starannym doborze komponentów, przestrzeganiu norm oraz regularnych testach działania zabezpieczeń.
Jeśli chcesz zoptymalizować swój system PV, zwróć uwagę na nowoczesne rozwiązania w rozdzielnicach AC, które zwiększają komfort użytkowania i bezpieczeństwo całej instalacji.
W mojej praktyce najważniejsze jest podejście systemowe – dobrze zaprojektowany i wykonany układ rozdzielczy to fundament bezawaryjnej fotowoltaiki.
