Oparcie płatwi na ścianie szczytowej praktyczne wskazówki i najczęstsze błędy
Oparcie płatwi na ścianie szczytowej to etap, który wymaga nie tylko wiedzy teoretycznej, ale także praktycznych umiejętności. Konstrukcja dachu musi być stabilna i bezpieczna, a prawidłowe mocowanie płatwi zapewnia odpowiednie przeniesienie obciążeń z elementów więźby dachowej na ściany budynku. W artykule znajdziesz szczegółowy przewodnik krok po kroku, omówienie najczęściej popełnianych błędów oraz praktyczne wskazówki, które pomogą Ci uniknąć problemów podczas montażu.
To punkt podparcia poziomej belki (płatwi) na ścianie szczytowej budynku, która przenosi obciążenia z dachu.
Najczęściej drewno, beton (np. nadproża) oraz stalowe łączniki lub wsporniki.
Nieprawidłowe wycięcia w ścianie, brak kotwienia, niedopasowanie rozmiarów i słabe zabezpieczenie drewna.
Tak, ściana murowana i drewniana wymagają różnych rozwiązań technicznych i mocowań.
Poprzez dodatkowe podpory, kotwy stalowe, impregnację drewna oraz stosowanie łączników prefabrykowanych.
Normy PN-EN dotyczące więźby dachowej, oraz lokalne przepisy budowlane regulujące mocowanie i stabilność konstrukcji.
Dokładne wymierzenie i przygotowanie punktów oparcia, stosowanie odpowiednich kotew, zabezpieczanie drewna i kontrola poziomu.
| Element | Opis |
|---|---|
| Płatwie dachowe | Belki nośne poziome przenoszące obciążenia więźby na ściany |
| Ściana szczytowa | Ściana nośna na końcu budynku, stanowi podporę dla dachu |
| Rodzaje oparcia | Bezpośrednie na nadprożu, z użyciem wsporników lub łączników stalowych |
| Materiały mocujące | Drewno, beton, stal (kotwy, śruby, kątowniki) |
| Typowe błędy | Niewłaściwe wycięcia, brak kotwienia i zabezpieczeń, niedopasowanie wymiarów |
| Normy budowlane | PN-EN dotyczące więźby dachowej i mocowania elementów konstrukcyjnych |
Oparcie płatwi na ścianie szczytowej znaczenie i podstawy konstrukcyjne
Funkcja płatwi w więźbie dachowej
Płatwie są poziomymi elementami więźby dachowej, które służą do podparcia krokwi i przenoszenia obciążeń dachu na ściany nośne budynku. Ich prawidłowe oparcie na ścianie szczytowej pozwala nie tylko na stabilizację konstrukcji dachowej, ale także na odpowiedni rozkład sił, co przeciwdziała deformacjom i uszkodzeniom. Z mojego doświadczenia wynika, że nieprecyzyjne oparcie płatwi jest jedną z najczęstszych przyczyn powstawania pęknięć zarówno w drewnie, jak i w murze ściany szczytowej.
Rola ściany szczytowej w podparciu konstrukcji dachu
Ściana szczytowa, zwłaszcza w dachach dwuspadowych, pełni funkcję podpory konstrukcyjnej dla płatwi. Ściana ta przenosi obciążenia pionowe i poziome z dachu na fundamenty. W zależności od materiału (murowana, drewniana czy prefabrykowana) wymaga zastosowania dedykowanych metod mocowania płatwi. Na przykład ściany murowane często mają wbudowane nadproża betonowe lub żelbetowe, które stanowią solidną podstawę, a drewno wymaga starannego dobierania łączników i zabezpieczeń przed wilgocią.
Rodzaje ścian szczytowych a metody oparcia płatwi
Oparcie płatwi na ścianie szczytowej murowanej
Ściany murowane z cegły, bloczków silikatowych czy betonu komórkowego charakteryzują się dużą nośnością. Najczęściej stosuje się tutaj betonowe nadproża lub żelbetowe belki, które pełnią funkcję podpory dla płatwi. Montaż polega na precyzyjnym ułożeniu płatwi na nadprożu z zachowaniem minimalnego szczeliny dylatacyjnej, która zapobiega przenoszeniu wilgoci do drewna.
Technika mocowania obejmuje także stosowanie stalowych łączników (kotwy, kątowniki) mocowanych do nadproża za pomocą kołków rozporowych lub kotew chemicznych. To gwarantuje stabilne połączenie i odporność na przemieszczenia pod wpływem obciążeń wiatrowych i śniegowych.
Oparcie płatwi na ścianie szczytowej drewnianej
W konstrukcjach szkieletowych z drewna ściany szczytowe również pełnią funkcję nośną, ale wymagają innych rozwiązań montażowych. Płatwie opiera się bezpośrednio na drewnianych elementach ściany (np. słupach lub nadprożach drewnianych). W takich przypadkach bardzo ważne jest prawidłowe zabezpieczenie drewna przed wilgocią poprzez impregnację oraz zastosowanie odpowiednich przekrojów drewna, które wytrzymają obciążenia.
Łączenie płatwi z drewnianą ścianą szczytową odbywa się często za pomocą metalowych łączników typu stężenia, kątowniki oraz gwoździ lub śrub konstrukcyjnych. Z mojego doświadczenia wynika, że bardzo ważne jest unikanie wycinania otworów w newralgicznych miejscach, co osłabia konstrukcję.

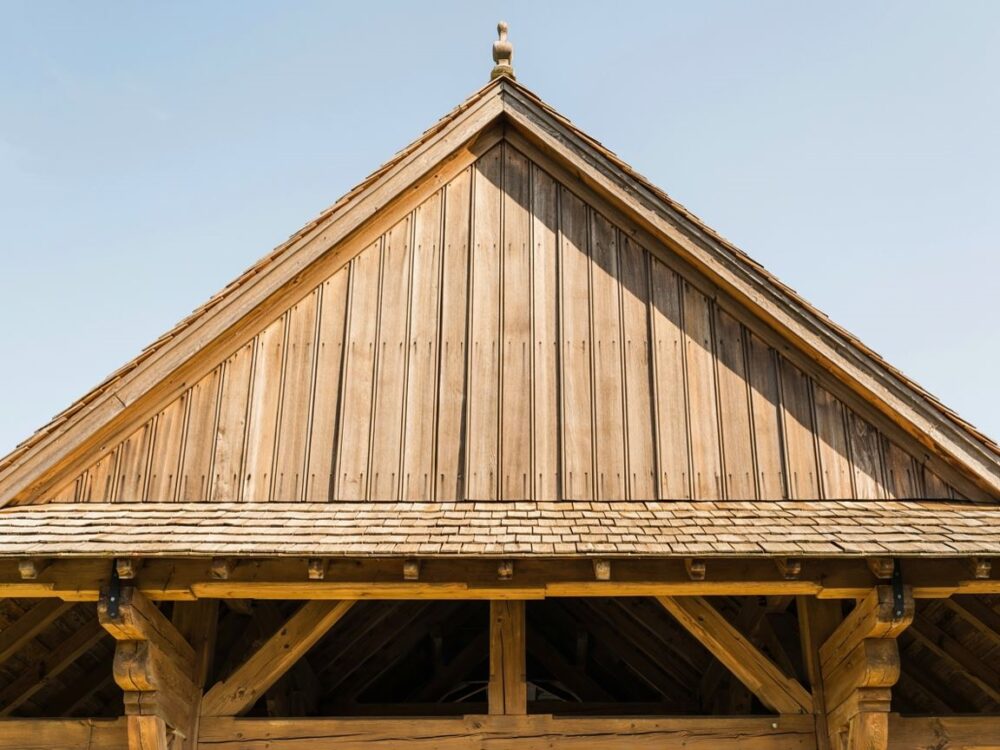

Techniki mocowania płatwi do ściany szczytowej
Mocowanie do nadproży betonowych i żelbetowych
Mocowanie płatwi do nadproży betonowych lub żelbetowych polega na precyzyjnym ułożeniu belki na nadprożu oraz jej stabilnym zakotwieniu. Najczęściej stosuje się kotwy mechaniczne (np. kotwy rozporowe) lub chemiczne (żywice epoksydowe), które mocują łączniki do betonu. Stalowe kątowniki lub wsporniki przykręca się do płatwi i nadproża, zapewniając trwałe i odporne na obciążenia połączenie.
Przy montażu warto zwrócić uwagę na:
- Zachowanie szczeliny dylatacyjnej między drewnem a betonem (ok. 2-3 cm) na izolację przeciwwilgociową.
- Użycie podkładek izolujących i materiałów zabezpieczających drewno przed kontaktem z betonem.
- Właściwe rozmieszczenie łączników, aby równomiernie rozłożyć siły i uniknąć lokalnych naprężeń.
Zastosowanie łączników i wsporników konstrukcyjnych
Łączniki stalowe, takie jak kątowniki, stalowe wsporniki czy kotwy, są niezbędne do trwałego i bezpiecznego montażu płatwi. Wsporniki umożliwiają przeniesienie obciążeń zarówno pionowych, jak i poziomych, a ich odpowiedni dobór zależy od przekroju płatwi oraz wymagań projektowych.
Popularne rozwiązania to:
- Kątowniki stalowe mocowane do nadproża i płatwi.
- Wsporniki typu U lub L podpierające belkę od dołu.
- Kotwy stalowe wkotwione w beton, przechodzące przez płatwie.
W praktyce najczęściej stosuję kątowniki o grubości 3-5 mm z ocynkowaniem ogniowym, które zapewniają odporność na korozję.
Montaż prefabrykowanych elementów więźby dachowej
Coraz popularniejsze są prefabrykowane wiązary dachowe, gdzie oparcie płatwi i krokwi jest przygotowane fabrycznie. Montaż takich elementów na ścianie szczytowej wymaga dokładnego dopasowania punktów podpory i stosowania specjalnych złączek prefabrykowanych.
Prefabrykacja pozwala na szybki i precyzyjny montaż, ale wymaga od wykonawcy znajomości dokumentacji technicznej i ścisłego przestrzegania wytycznych producenta. Z mojego doświadczenia wynika, że niedokładne spasowanie prefabrykatów jest źródłem częstych problemów konstrukcyjnych i błędów montażowych.
Najczęstsze błędy podczas oparcia płatwi na ścianie szczytowej
Problemy z przemieszczeniami i stabilnością konstrukcji
Jednym z najczęściej spotykanych błędów jest niedostateczne zamocowanie płatwi, co prowadzi do przemieszczeń i niestabilności więźby dachowej. Brak odpowiednich łączników lub ich niewłaściwe rozmieszczenie może powodować odkształcenia oraz przenoszenie nadmiernych obciążeń na inne elementy konstrukcji.
Niedopasowanie wymiarów oparcia, np. zbyt mała powierzchnia kontaktu płatwi ze ścianą szczytową, zwiększa naprężenia i może powodować uszkodzenia drewna lub muru.
Niewłaściwe wykonanie połączeń i jego konsekwencje
Częstym błędem jest wykonywanie nieprawidłowych wycięć w ścianie szczytowej pod płatwie, które osłabiają konstrukcję i mogą prowadzić do pęknięć muru. Ponadto brak zabezpieczeń drewna przed wilgocią sprzyja korozji biologicznej i skracaniu trwałości elementów.
Innym błędem jest użycie niewłaściwych lub zbyt słabych łączników, co prowadzi do rozluźnienia połączeń z czasem. W konsekwencji może dojść do katastrofy budowlanej lub konieczności kosztownych napraw.
Wzmacnianie i zabezpieczanie oparcia płatwi
Dodatkowe podpory i kotwienie
Aby zapewnić trwałość i stabilność oparcia, warto stosować dodatkowe podpory, takie jak stalowe kotwy czy wsporniki. Montaż metalowych elementów wzmacniających pozwala na lepsze rozłożenie obciążeń i ogranicza ryzyko przemieszczeń.
W praktyce stosuję kotwy chemiczne mocowane w otworach wywierconych w nadprożu, które zapewniają bardzo trwałe połączenie. Dodatkowo można zastosować stężenia dachowe, które przeciwdziałają bocznym siłom działającym na więźbę.
Materiały zabezpieczające i impregnacja drewna
Drewno płatwi powinno być odpowiednio zabezpieczone przed wilgocią, grzybami i owadami. Impregnacja preparatami ochronnymi zwiększa żywotność elementów i zapewnia stabilność konstrukcji na lata.
Ważne jest, by stosować impregnaty klasy C lub wyższej, które gwarantują ochronę zgodną z normami budowlanymi. Należy także zwrócić uwagę na izolację przeciwwilgociową między drewnem a betonem, np. poprzez podkładki z folii lub papy.
Normy i przepisy dotyczące oparcia płatwi
Kluczowe wytyczne i ich praktyczne zastosowanie
Realizując oparcie płatwi na ścianie szczytowej, musisz znać oraz stosować się do obowiązujących norm, takich jak:
- PN-EN 1995-1-1 (Eurokod 5) dotyczący projektowania konstrukcji drewnianych,
- PN-EN 1992-1-1 dotyczący projektowania konstrukcji betonowych,
- Lokalnych przepisów prawa budowlanego regulujących nośność i bezpieczeństwo połączeń.
W praktyce oznacza to konieczność uwzględnienia wytrzymałości materiałów, warunków klimatycznych oraz przewidywanych obciążeń (śnieg, wiatr). Wymogi te przekładają się na dobór odpowiednich przekrojów płatwi, łączników i sposobów mocowania.
Praktyczne wskazówki montażowe i podsumowanie
Checklist montażu płatwi na ścianie szczytowej
- Zweryfikuj rodzaj ściany szczytowej (murowana, drewniana, prefabrykowana).
- Wybierz odpowiednią metodę oparcia i materiały mocujące.
- Przygotuj nadproże lub powierzchnię podparcia – oczyszczone i zabezpieczone.
- Zachowaj minimalną szczelinę dylatacyjną między drewnem a betonem (ok. 2-3 cm).
- Zaimpregnuj drewno przed montażem.
- Zamocuj płatwie przy użyciu odpowiednich łączników (kotwy, kątowniki, wsporniki).
- Sprawdź poziom i pion elementów oraz ich stabilność.
- Wzmocnij połączenia dodatkowymi kotwami lub stężeniami, jeśli projekt tego wymaga.
- Zabezpiecz miejsce połączenia przed wilgocią i uszkodzeniami mechanicznymi.
- Skontroluj zgodność wykonania z dokumentacją techniczną i normami budowlanymi.
Podsumowanie najważniejszych zasad i rekomendacje
Prawidłowe oparcie płatwi na ścianie szczytowej to fundament trwałej i bezpiecznej więźby dachowej. Z mojego doświadczenia wynika, że kluczowa jest precyzja wykonania, odpowiedni dobór materiałów oraz stosowanie sprawdzonych technik mocowania. Unikaj najczęstszych błędów, takich jak niewłaściwe wycinanie ścian czy brak kotwienia, które mogą skutkować poważnymi problemami konstrukcyjnymi.
Stosuj impregnację drewna i zabezpieczenia przeciwwilgociowe, zwracaj uwagę na normy i przepisy budowlane. Korzystanie z prefabrykowanych elementów wymaga szczególnej uwagi na zgodność z dokumentacją techniczną.
Pamiętaj, że solidne oparcie płatwi to inwestycja w długowieczność i bezpieczeństwo Twojego dachu. Przygotuj się do montażu starannie, a efektem będzie konstrukcja odporna na obciążenia i czynniki atmosferyczne przez wiele lat.
